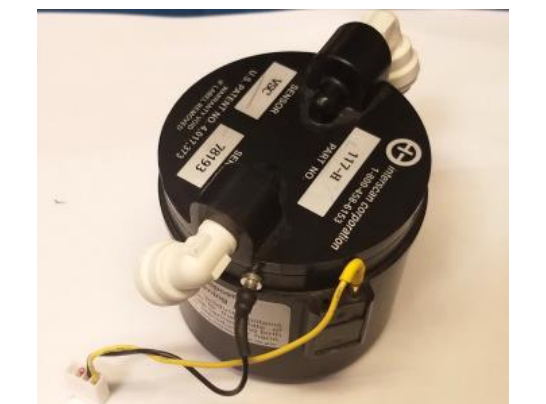

電化學傳感器的工作原理

?

來自樣品的氣體分子在通過擴散介質后被吸附在電催化傳感電極上，并在適當?shù)膫鞲须姌O電位下進行電化學反應。這個反應產生的電流與氣體濃度成正比。該電流被轉換成儀表或記錄儀讀出的電壓。

根據簡化方程，擴散極限電流ilim與氣體濃度成正比。

ilim = nFADC
δ

式中，ilim為擴散極限電流，單位為安培，F(xiàn)為法拉第常數(96,500庫侖)，A為反應界面面積，單位為cm2, n為每摩爾反應物的電子數，δ為擴散路徑長度，C為氣體濃度，單位為摩爾/cm3, D為氣體擴散常數，表示氣體在擴散介質中的滲透率系數和溶解度系數的乘積。
