使用文丘里射流器的臭氧系統的設計注意事項

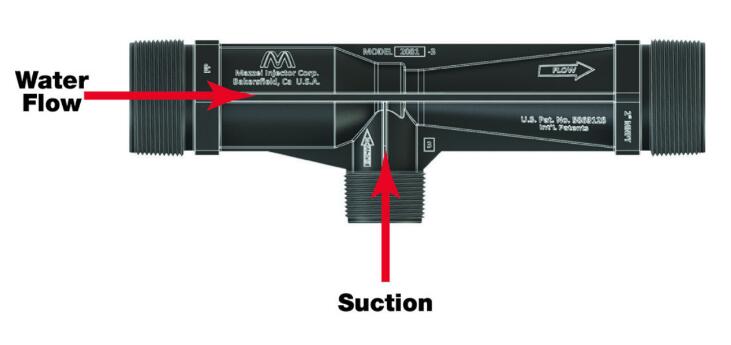

正確確定文丘里射流器的尺寸：
文丘里射流器有很多尺寸，以滿足各種水壓和流速。為了使用正確的文丘里射流器對于成功的應用至關重要。
每個文丘里射流器都有一個性能圖表，顯示預期的水流量、水壓和基于排放壓力的相關吸入速率。使用它來確定適合您的水流速和/或吸氣需求的文丘里管尺寸。
一般文丘里射流器安裝提示：
- 文丘里射流器應始終安裝在水平位置或垂直位置，出口位于入口上方（水向上流動）。切勿將入口安裝在出口上方，因?yàn)檫@可能會導致吸力不穩定
- 在將水流入水箱之前，請務必在文丘里管之后安裝管道。文丘里管出口處應使用至少 12 英寸的管道
- 切勿限制文丘里管出口，考慮在文丘里管出口處使用比流入更大的管道，因?yàn)楣艿缹⒊錆M(mǎn)水和已吸入文丘里管的添加氣體。
- 為獲得很好的性能，文丘里管入口和出口之間的壓差應達到 20 PSI 或更大
- 將壓力表直接安裝在三通上的文丘里管入口和出口處，以驗證水壓
氣液比：
氣液比是指氣體的體積添加到液體的體積中。溶解在液體中的氣體越少，必然會增加該氣體在液體中的溶解率。
例如，為簡單起見，請考慮以下示例，使用 LPM（升/分鐘）：
- 1 LPM 氣體溶解到 100 LPM 液體中。這種體積的氣體很容易溶解到液體中
- 50 LPM 氣體溶解成 100 LPM 液體。雖然可能，但將這種數量的氣體溶解成液體將更具挑戰性。
當然，很低的氣液比是理想的。我們建議保持 0.5 或 1：2 的氣液比，這意味著 50 LPM 的氣體溶解到 100 LPM 的液體中是溶解到該液流中的很大氣體量。
壓力 - 越多越好：
臭氧溶解度是臭氧溶解到液體中的速率。將其視為理論很大值。臭氧氣體溶解到液態中的溶解度受水壓等因素的影響很大。

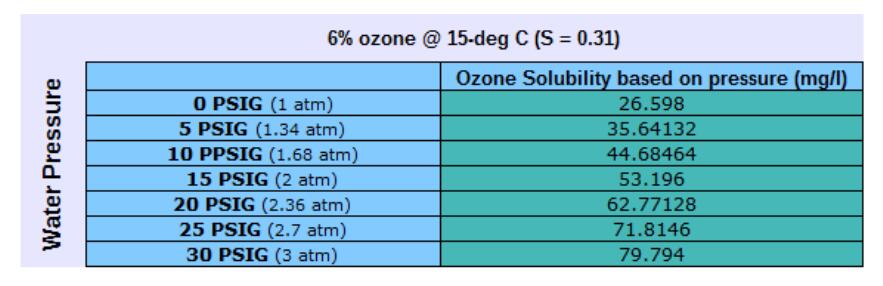

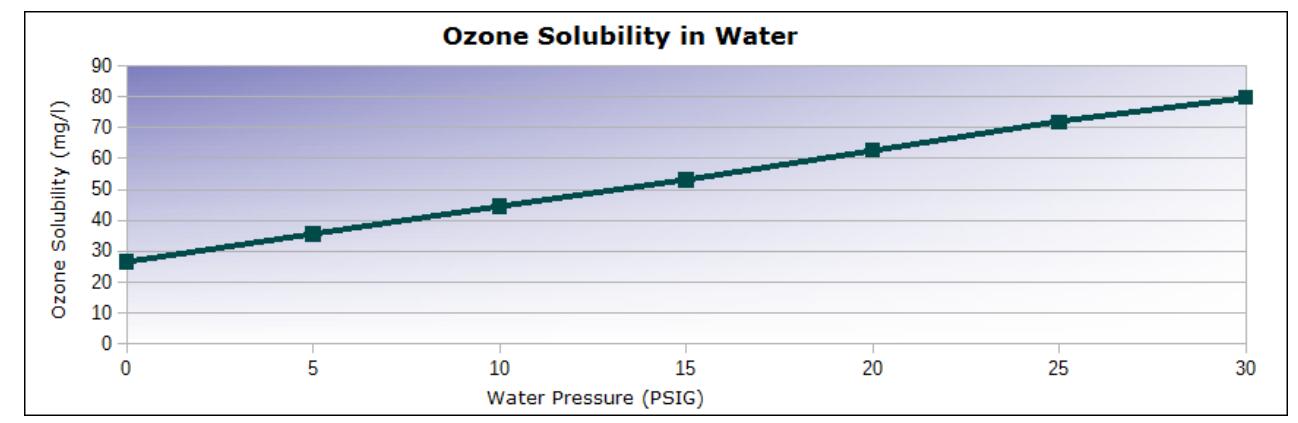

下面的圖表和表格說明了臭氧氣體在水中的溶解度，因?yàn)樗c水的壓力有關。
如圖所示，水壓對臭氧氣體溶解到水中的速度有很大影響。該壓力將是文丘里注射器出口處的壓力。請記住，更高的文丘里管出口壓力將需要更高的文丘里管入口壓力。
